1. Funciones y ventajas del control hidráulico completo del sistema hidráulico
2. Ampliar la vida útil de los componentes
3. Mejorar la confiabilidad del equipo
4. Reducir la tasa de fracaso
5. Reducir los costos de mantenimiento
Para satisfacer las necesidades de bombeo de concreto de diferentes tamaños, HeTaiFeng investigó y desarrolló una bomba de concreto diesel de 50-100 m3/h, un sistema completamente hidráulico, una estructura simple y lubricación centralizada para garantizar que la bomba de concreto con remolque diesel sea confiable y con un rendimiento excelente.
Características principales de la bomba de hormigón con remolque hidráulico con motor diésel Hetaifeng
1. Potencia: Bomba de hormigón hidráulica para remolque con motor diésel y motor eléctrico Siemens
2. Bomba de aceite principal: HAWE alemana original, Rexroth japonesa o Kawasaki
3. Sellos: Bomba de concreto con remolque hidráulico con motor diesel American Parker
4. Componentes eléctricos principales: aparatos eléctricos originales Schneider, Omron o LS.
5. Equipado con interruptores manuales de alta y baja presión.
6. Juntas de tuberías: bomba de hormigón con remolque hidráulico con motor diésel American Eaton
7. Tubería de 100 m, repuestos y herramientas.
Funciones y ventajas completas del control hidráulico del sistema hidráulico
Prolongar la vida útil de los componentes
Sistema de conmutación hidráulica general: las acciones de conmutación alternativas entre bombeo y distribución por tubo S no implican señales eléctricas.Durante la conmutación se producen pocos impactos y ruidos, por lo que la vida útil de la bomba hidráulica y las válvulas se prolonga evidentemente.
Mejorar la confiabilidad del equipo
El sistema hidráulico general ahorra el proceso intermedio de las señales eléctricas.De esta manera, la confiabilidad de todo el equipo aumenta considerablemente.
Reducir la tasa de fracaso
El sistema de conmutación hidráulico completo adopta una placa de válvula centralizada, las válvulas hidráulicas del sistema principal están centralizadas en una placa de válvula.Se reduce el número de tuberías interconectadas, el sistema se vuelve más compacto y al mismo tiempo se reduce la posibilidad de fugas de petróleo.
Reducir los costes de mantenimiento
El sistema de conmutación hidráulico completo, que elimina cuatro piezas extremadamente dañinas en el sistema de conmutación electrónica, reduce los costos de mantenimiento del equipo.

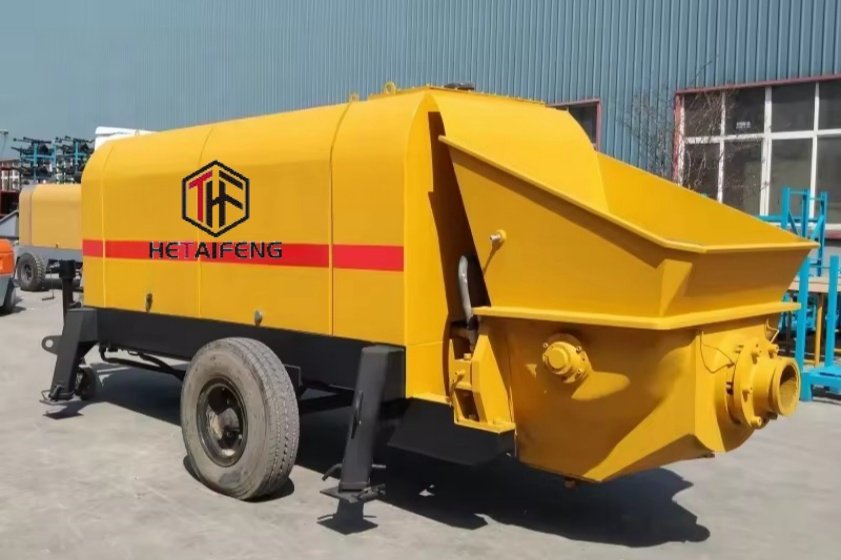

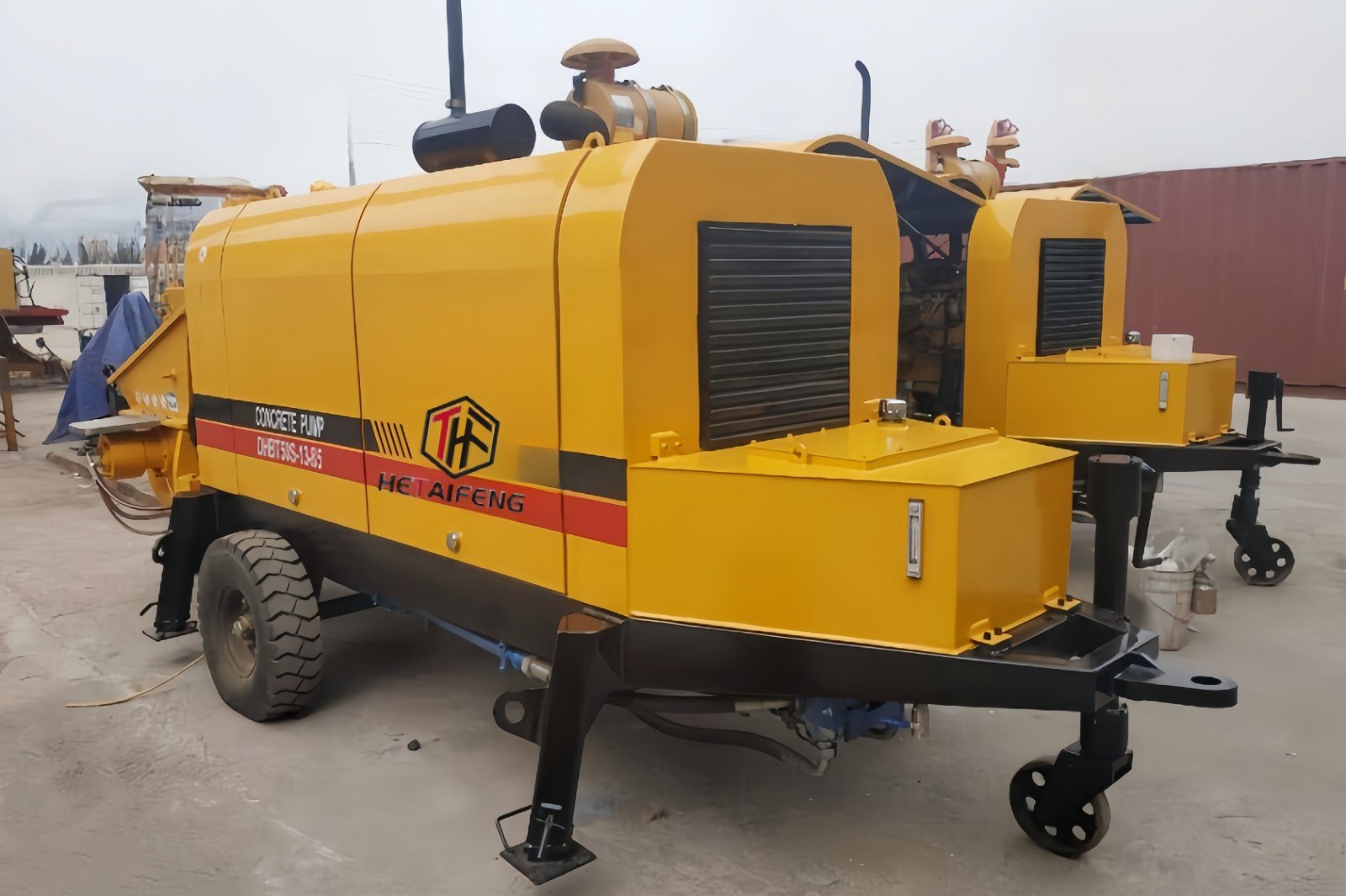

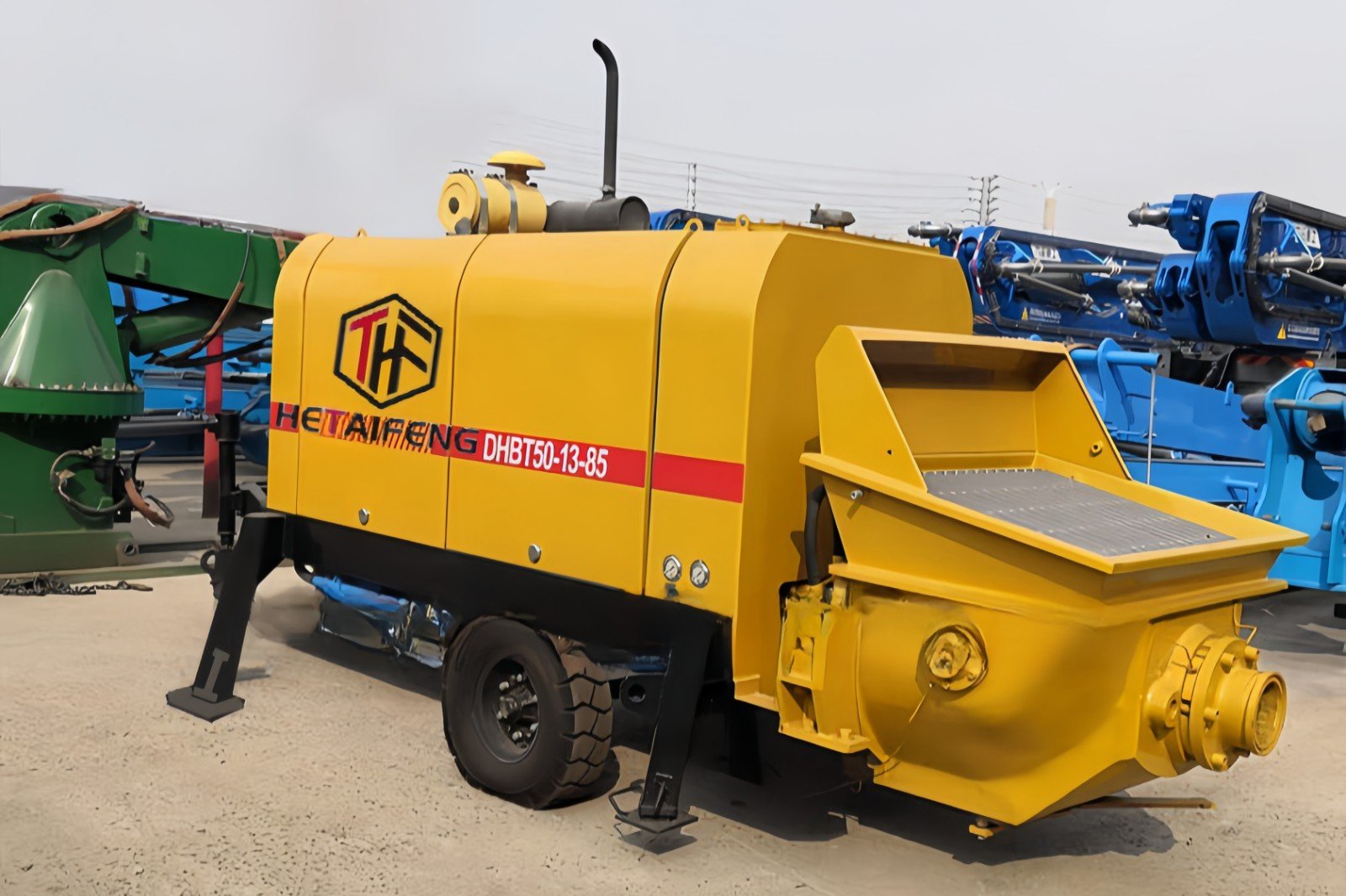

Fotos:
Parámetro:
Artículo | Unidad | Parámetro | |
sistema de bombeo | Volumen de entrega teórico máx. | m³/h | 50 |
Presión de entrega teórica máx. | MPa | 13 | |
Altura de entrega teórica máx. (Φ125) | metro | 150 | |
Distancia de entrega teórica máx. (Φ125) | metro | 350 | |
Frecuencia de entrega máx. (Baja/Alta presión) | veces/min | veintitrés | |
Tipo de válvula de distribución | válvula de tubo S | ||
Especificación del cilindro de aceite principal: diámetro del cilindro/diámetro de la función × carrera. | milímetros | 125/80x1200 | |
Especificación del cilindro de hormigón | milímetros | 200x1200 | |
Capacidad de tolva | l | 500 | |
Diámetro de apertura de salida | milímetros | 150 | |
Sistema de energía | Potencia del motor diésel | kilovatios | 75 |
Velocidad de rotación nominal | rpm | 2200 | |
sistema hidráulico | Tipo de circuito de aceite hidráulico | Circuito de aceite abierto | |
Presión máxima de aceite del sistema de bombeo. | MPa | 28 | |
Presión máxima de aceite del sistema de mezcla | MPa | 14 | |
Velocidad de mezcla más alta | rpm | veinticuatro | |
Capacidad del tanque de aceite hidráulico | l | 300 | |
Diámetro máximo permitido del agregado | milímetros | 30 | |
Diámetro interior del tubo de entrega de hormigón | milímetros | Φ125 | |
Dimensión (largo × ancho × alto ) | milímetros | 5270x1860x2580 | |
Peso | kilos | 4000 | |
